Thông tin mô tả
Hàng chính hãng

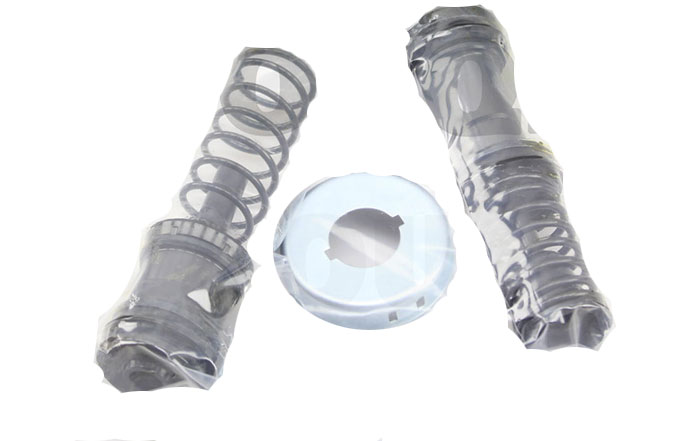

Lắp cho xe Nissan Urvan E24.
HỆ THỐNG PHANH Ô TÔ
Trên hầu hết tất cả các loại xe ô tô con (xe hơi) hiện nay đều sử dụng hệ thống phanh thủy lực hay còn gọi là phanh dầu. Hệ thống phanh thủy lực cũng là nền tảng cho sự phát triển các hệ thống an toàn chủ động khác về sau của ô tô như phanh ABS, hệ thống phân phối lực phanh điện tử EBD, hệ thống điều khiển lực bám TCS, hệ thống cân bằng điện tử ESP, hay hệ thống leo dốc HAC, đổ đèo HDC… Bài viết này tôi sẽ đề cập đến cấu tạo và nguyên lý hoạt động của hệ thống phanh thủy lực thông thường.
I. Sơ đồ hệ thống phanh ô tô thủy lực thông thường
1. Xylanh phanh chính; 2. Bầu trợ lực phanh; 3. Phanh tang trống (sau); 4. Xylanh phanh bánh xe; 5. Guốc phanh; 6. Phanh đĩa (phanh trước); 7. Cảnh báo mòn phanh; 8. Má phanh trong; 9. Má phanh ngoài; 10. Đĩa phanh; 11. Phanh đỗ xe (phanh tay)
II. Nguyên lý làm việc của hệ thống
1. Khi thực hiện việc phanh xe:
Khi cần giảm tốc độ xe hoặc dừng hẳn xe lại, người lái tác dụng vào bàn đạp phanh (1), thông qua cơ cầu dẫn động tác động lên piston (2) di chuyển trong xylanh phanh chính (3) đẩy dầu vào hệ thống các đường ống dẫn (6) và đi đến các xylanh bánh xe (7), dưới tác dụng của lực sinh ra do áp suất dầu phanh trong hệ thống tác động lên các piston (4,5,9) xylanh phanh bánh xe sẽ đẩy ra ngoài theo chiều mũi tên để tác dụng lên cơ cấu phanh (phanh tang trống hoặc phanh đĩa) thực hiện việc giảm tốc độ hoặc dừng hẳn xe. Thời gian và quãng đường xe bị giảm hoặc dừng hẳn phụ thuộc vào lực tác dụng lên bàn đạp phanh.
2. Khi nhả phanh:
Khi người lái thôi tác dụng vào bàn đạp phanh, dưới tác dụng của cơ cấu lò xo hồi vị tại các bánh xe và/hoặc cần điều khiển xylanh phanh chính sẽ ép piston (4,5,9) xylanh phanh bánh xe lại và đẩy dầu ngược trở về xylanh chính (3) như lúc đầu, lúc này phanh sẽ được nhả ra không còn tác dụng hãm hoặc dừng xe lại nữa.
